Partes de la Losa Colaborante: Guía Completa para su Entendimiento
La losa colaborante es un elemento estructural fundamental en la construcción moderna, especialmente en edificaciones de varios pisos. Su diseño eficiente permite que la losa y la viga trabajen conjuntamente para soportar cargas, optimizando materiales y costos. En este artículo, te explicamos en detalle las partes de la losa colaborante y su función dentro de la estructura, para que puedas comprender mejor su importancia y aplicación.
¿Qué es una Losa Colaborante?
Antes de entrar en detalle sobre sus partes, es importante definir qué es una losa colaborante. Se trata de una losa de concreto que trabaja junto con una viga o elementos estructurales metálicos, generalmente con perfiles de acero (como vigas I), para formar un sistema rígido y resistente. La losa y la viga «colaboran» para soportar las cargas, de allí su nombre.
Este sistema es muy utilizado en construcciones comerciales, industriales y residenciales, gracias a su rapidez de montaje y eficiencia en materiales.
Partes Principales de la Losa Colaborante

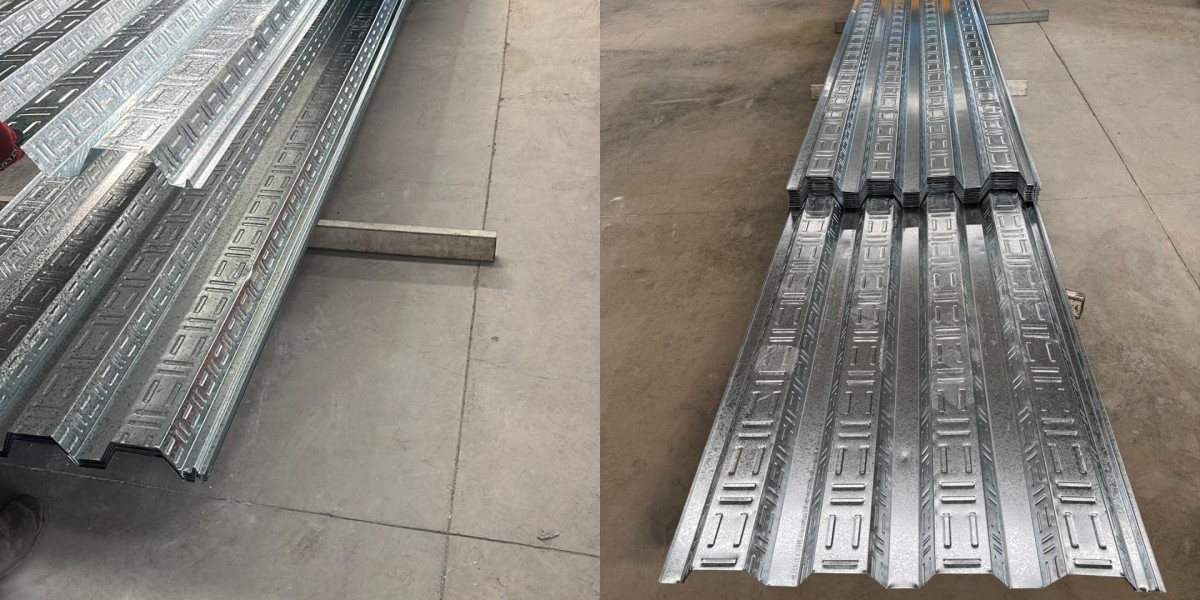

1. Perfil Metálico (Chapa Colaborante)
Es la base sobre la que se vierte el concreto. Generalmente, consiste en una chapa de acero galvanizado con forma trapezoidal o acanalada que se instala sobre las vigas. Esta chapa no solo sirve como encofrado permanente, sino que también transmite las cargas de la losa a las vigas.
Funciones:
- Sostener el concreto fresco hasta que fragüe.
- Actuar como refuerzo para las tensiones a tracción.
- Colaborar en la rigidez del sistema estructural.
2. Concreto Reforzado
Es el material que se vierte sobre la chapa colaborante. Se utiliza concreto armado con malla o barras de acero para aumentar su resistencia a la tensión y flexión. Al endurecerse, el concreto distribuye las cargas sobre toda la superficie y trabaja en conjunto con la chapa metálica y las vigas.
Características:
- Debe tener un espesor adecuado según el diseño estructural.
- Resistencia mínima para soportar cargas de servicio y de diseño.
- Integración con el refuerzo metálico para evitar fisuras.
3. Vigas Principales
Las vigas principales, que suelen ser perfiles metálicos (vigas I o H), son las encargadas de recibir las cargas transmitidas por la losa y distribuirlas hacia los pilares o columnas. Las vigas forman el esqueleto estructural al que se anclan la chapa y el concreto.
Importancia:
- Aportan rigidez y resistencia a la estructura.
- Permiten que la losa colaborante tenga una mayor luz libre sin necesidad de soportes intermedios.
- Facilitan la construcción rápida y eficiente.
4. Refuerzos Transversales
Son elementos que se colocan perpendicularmente a las vigas principales, como perfiles secundarios o armaduras, para distribuir las cargas y brindar soporte adicional al concreto y chapa metálica. Estos refuerzos ayudan a evitar deformaciones excesivas y aumentan la estabilidad de la losa.
5. Elementos de Anclaje y Unión
Para que la chapa colaborante y la viga trabajen en conjunto, se utilizan dispositivos de anclaje como soldaduras, tornillos o conectores metálicos. Estos elementos aseguran que la losa y la viga formen un sistema integrado y resistente.
Funcionamiento de la Losa Colaborante
La losa colaborante funciona mediante la interacción entre la chapa metálica y el concreto reforzado. La chapa actúa a tracción y como encofrado, mientras que el concreto aporta resistencia a compresión. Las vigas soportan y distribuyen estas cargas hacia la estructura principal, asegurando estabilidad y seguridad.
Esta colaboración permite que la losa tenga mayor capacidad de carga y se reduzcan espesores, disminuyendo el peso propio y optimizando el uso de materiales.
Ventajas de Utilizar Losa Colaborante
- Rapidez de construcción: La chapa metálica funciona como encofrado permanente, evitando etapas de encofrado y desencofrado.
- Reducción de peso: Al optimizar espesores y materiales, la estructura es más ligera.
- Mayor resistencia estructural: La colaboración entre los elementos mejora la capacidad de carga.
- Flexibilidad en diseño: Permite luces mayores sin columnas intermedias.
- Durabilidad: Uso de materiales resistentes a la corrosión y al desgaste.
Consideraciones para el Diseño de la Losa Colaborante
El diseño debe considerar factores como:
- Tipo y espesor de la chapa colaborante.
- Resistencia del concreto y tipo de refuerzo.
- Capacidad y separación de las vigas principales y secundarias.
- Condiciones de carga y uso final del edificio.
- Normativas y códigos de construcción vigentes en Perú.
Preguntas Frecuentes
¿Qué diferencia hay entre una losa colaborante y una losa tradicional?
La losa colaborante utiliza una chapa metálica como encofrado permanente que trabaja junto con el concreto y las vigas para soportar cargas, mientras que la losa tradicional requiere encofrado temporal y no tiene esta colaboración directa con la estructura metálica.
¿Cuáles son los materiales principales para una losa colaborante?
Los materiales principales son la chapa metálica galvanizada (perfil colaborante), concreto reforzado con acero y perfiles metálicos para las vigas.
¿Es posible instalar una losa colaborante en cualquier tipo de edificio?
Sí, pero su aplicación es más común en edificios comerciales, industriales y residenciales de varios pisos, donde se requiere rapidez y eficiencia estructural.
¿Cómo se asegura la unión entre la chapa metálica y la viga?
Mediante conectores metálicos, soldaduras o tornillos que fijan la chapa a la viga, asegurando que trabajen como un sistema unido para resistir cargas.
¿Qué mantenimiento requiere una losa colaborante?
El mantenimiento es mínimo, pero se recomienda inspeccionar periódicamente la chapa metálica para evitar corrosión y revisar que no existan fisuras en el concreto que puedan afectar la integridad estructural.
