Medidas de una Losa Colaborante: Guía Completa para su Diseño y Construcción
La losa colaborante es un elemento fundamental en la construcción moderna, especialmente en estructuras de concreto y acero. Su función principal es actuar como soporte de cargas, trabajando en conjunto con vigas o perfiles metálicos, lo que permite una distribución eficiente del peso y una mayor resistencia estructural. En este artículo, exploraremos en detalle las medidas de una losa colaborante, considerando aspectos técnicos, normativos y prácticos para su correcta implementación.
¿Qué es una losa colaborante?

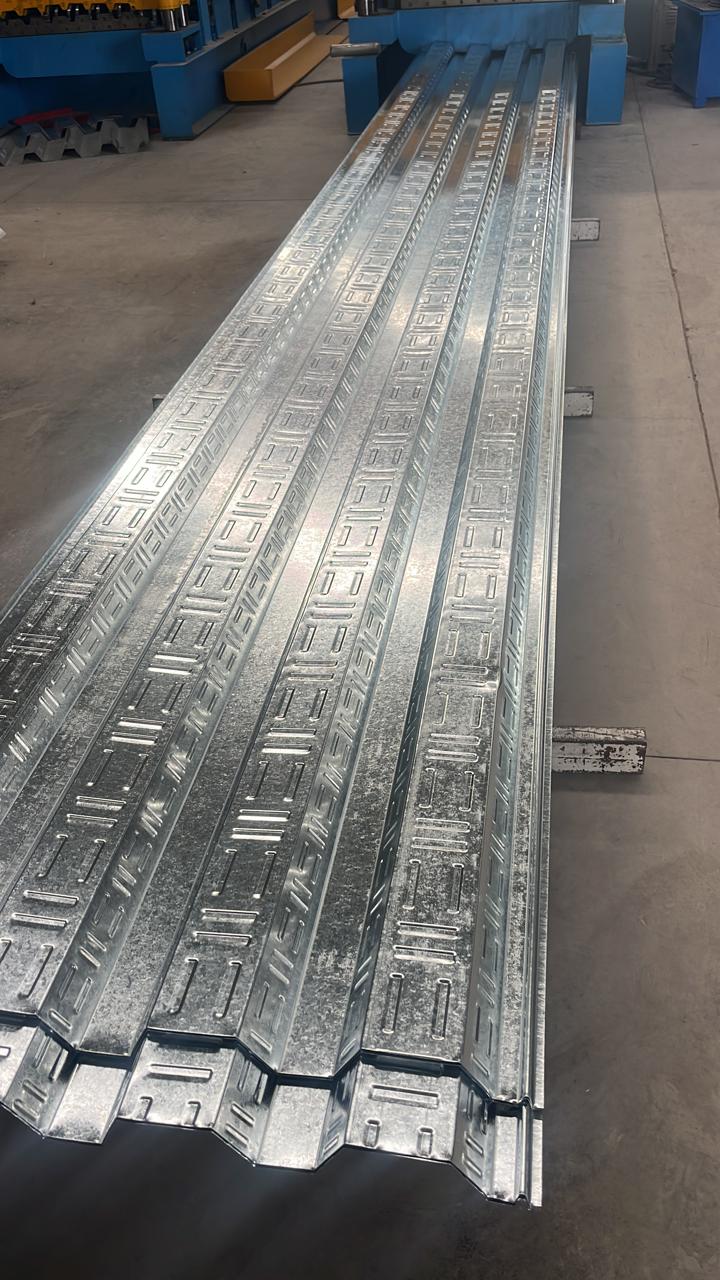

Una losa colaborante es un sistema constructivo compuesto por una placa metálica perfilada que sirve como encofrado perdido y que se rellena con concreto para formar un conjunto resistente. Este sistema se utiliza comúnmente en edificios de varios pisos, naves industriales y otras estructuras que requieren rapidez en la instalación y una mayor eficiencia en el uso de materiales.
La losa colaborante trabaja en conjunto con las vigas o perfiles metálicos, transfiriendo las cargas a estos elementos y permitiendo un diseño más optimizado y ligero. Además, reduce los tiempos de construcción y los costos asociados.
Importancia de conocer las medidas de una losa colaborante
Determinar las medidas adecuadas para una losa colaborante es vital para garantizar la seguridad, funcionalidad y durabilidad de la estructura. Entre las principales razones destacan:
- Resistencia estructural: Las dimensiones influyen directamente en la capacidad de la losa para soportar cargas.
- Optimización de materiales: Medidas correctas permiten un uso eficiente del acero y concreto, evitando desperdicios.
- Compatibilidad con elementos constructivos: Deben ajustarse a las dimensiones de vigas, perfiles y otros componentes.
- Facilidad de instalación: Medidas estándar facilitan el montaje y reducen tiempos de obra.
Medidas estándar de una losa colaborante
Las dimensiones de una losa colaborante dependen de varios factores, como el tipo de perfil metálico utilizado, la carga que debe soportar y las especificaciones del proyecto. Sin embargo, existen medidas estándar que se utilizan comúnmente en la industria:
1. Espesor del perfil metálico
El espesor del perfil de acero es uno de los parámetros más importantes. Generalmente, los espesores varían entre 0.7 mm y 1.5 mm, dependiendo de la carga y el tipo de losa. Un espesor mayor proporciona mayor resistencia pero incrementa el peso y costo.
2. Altura del perfil
La altura del perfil metálico suele oscilar entre 40 mm y 150 mm. Perfiles más altos ofrecen una mayor capacidad para resistir cargas, pero pueden ser más difíciles de manejar y pueden afectar la altura total de la losa.
3. Ancho útil
El ancho útil es la parte de la losa colaborante que efectivamente contribuye a la resistencia estructural. Comúnmente, el ancho varía de 600 mm a 1000 mm por placa, pero esto puede cambiar según el diseño y el sistema constructivo.
4. Espesor de la capa de concreto
El concreto vertido sobre el perfil metálico debe tener un espesor mínimo para asegurar la integridad estructural. Normalmente, el espesor oscila entre 5 cm y 7 cm, aunque en proyectos con mayor carga se pueden requerir espesores mayores.
Factores que influyen en las medidas de una losa colaborante
Tipo de carga
El tipo y la magnitud de las cargas que la losa debe soportar (cargas muertas, cargas vivas, cargas sísmicas) determinan las dimensiones del perfil y el espesor del concreto.
Longitud del vano
La distancia entre apoyos (vigas o columnas) afecta la altura y el espesor del perfil metálico para evitar deformaciones excesivas.
Normativas locales
En Perú, las normas técnicas de construcción establecen requisitos mínimos para el diseño de losas colaborantes, incluyendo dimensiones, materiales y métodos de cálculo.
Tipo de uso del edificio
Edificios residenciales, comerciales o industriales tienen diferentes requerimientos estructurales, lo que impacta directamente en la selección de medidas.
Ejemplo de dimensiones para un proyecto típico en Perú
En un edificio de oficinas de mediana altura, una losa colaborante comúnmente utiliza:
- Perfil metálico con espesor de 1.0 mm
- Altura del perfil de 75 mm
- Ancho útil de la placa de 900 mm
- Espesor de concreto sobre la losa de 6 cm
Estas medidas permiten un equilibrio entre resistencia, economía y facilidad de montaje.
Ventajas de utilizar losas colaborantes con medidas adecuadas
- Mayor rapidez en la construcción: Los perfiles metálicos actúan como encofrado perdido, reduciendo tiempos.
- Reducción de peso muerto: Al optimizar las dimensiones, se logra una estructura más ligera.
- Mejor comportamiento sísmico: La integración con perfiles metálicos mejora la ductilidad.
- Costos controlados: Uso eficiente de materiales y menor mano de obra.
Recomendaciones para el diseño y selección de medidas
Para garantizar un diseño exitoso de una losa colaborante, considere lo siguiente:
- Consultar siempre las normas técnicas vigentes en Perú, como el Reglamento Nacional de Edificaciones (RNE).
- Realizar un análisis estructural detallado para determinar cargas y deformaciones.
- Seleccionar perfiles metálicos que cumplan con los requisitos de resistencia y compatibilidad con el sistema constructivo.
- Verificar que el espesor de concreto permita una adecuada protección del acero contra la corrosión.
- Coordinar con el equipo de construcción para asegurar que las medidas sean prácticas y factibles.
Preguntas Frecuentes
¿Cuál es el espesor mínimo recomendado para la capa de concreto en una losa colaborante?
El espesor mínimo suele ser de 5 cm para asegurar la protección del acero y la resistencia estructural, aunque puede variar según el proyecto.
¿Por qué es importante la altura del perfil metálico en la losa colaborante?
La altura influye en la capacidad de la losa para resistir cargas y minimizar deformaciones. Perfiles más altos brindan mayor resistencia pero aumentan el peso.
¿Se pueden usar perfiles metálicos de diferentes espesores en una misma losa colaborante?
Generalmente se recomienda uniformidad para evitar problemas estructurales, aunque en algunos casos específicos se pueden combinar tras un análisis adecuado.
¿Qué normas regulan las dimensiones y el diseño de las losas colaborantes en Perú?
El Reglamento Nacional de Edificaciones (RNE) y normas complementarias establecen los requisitos técnicos para el diseño y construcción de losas colaborantes.
¿Cómo afecta la longitud del vano en las medidas de la losa colaborante?
Vanoss más largos requieren perfiles metálicos con mayor altura y espesor, así como un espesor adecuado de concreto para garantizar la resistencia y evitar deformaciones excesivas.
