Medidas de Losa Colaborante: Guía Completa para su Diseño y Construcción
La losa colaborante se ha convertido en una solución constructiva muy popular en la ingeniería civil, especialmente en el Perú, debido a su eficiencia, rapidez de montaje y ahorro de materiales. Sin embargo, para garantizar su correcto funcionamiento y seguridad estructural, es fundamental conocer y aplicar las medidas adecuadas durante su diseño y construcción.
¿Qué es una Losa Colaborante?
Una losa colaborante es un sistema estructural formado por una lámina metálica acanalada que actúa como encofrado permanente y que trabaja conjuntamente con el concreto superior para resistir cargas verticales. Esta combinación genera una losa compuesta que optimiza el uso de materiales y reduce costos.
Ventajas de la Losa Colaborante
- Rapidez: Su instalación es rápida, ya que la lámina metálica funciona como encofrado y refuerzo temporal.
- Ahorro: Reduce significativamente el uso de encofrados tradicionales y la cantidad de concreto.
- Resistencia: Su diseño permite una mejor distribución de cargas y mayor resistencia estructural.
- Flexibilidad: Se puede adaptar a diferentes tipos de edificaciones y cargas.
Medidas Estándar de la Losa Colaborante
Las medidas de la losa colaborante son variables y dependen de factores como el tipo de estructura, la carga que soportará, el claro entre apoyos, y las normativas locales. A continuación, se describen las dimensiones más comunes y sus consideraciones.

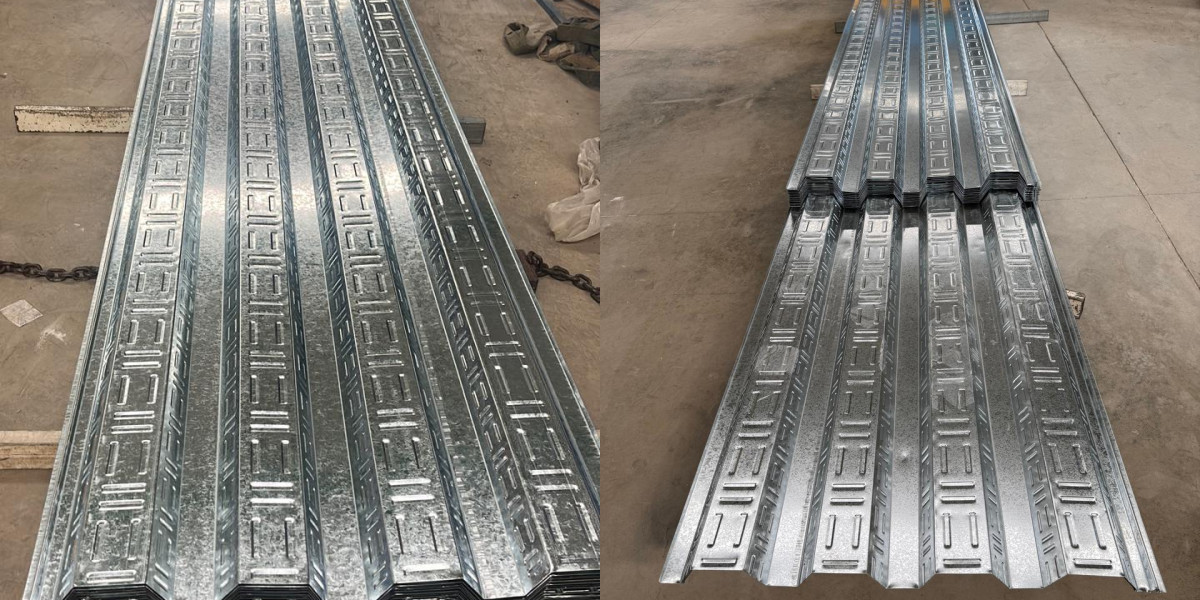

Espesor de la Lámina Metálica
El espesor de la lámina metálica generalmente oscila entre 0.7 mm y 1.2 mm. Este rango proporciona una adecuada resistencia y rigidez para soportar el concreto fresco durante el vaciado y las cargas temporales.
Altura de la Onda
La altura de la onda o acanaladura suele variar entre 38 mm y 50 mm. Esta medida es crucial porque determina la capacidad de carga y la interacción mecánica entre la lámina y el concreto.
Ancho Útil
El ancho útil de cada lámina se encuentra entre 900 mm y 1200 mm. Este ancho facilita su transporte y montaje, además de garantizar un adecuado solapado entre láminas para evitar filtraciones y asegurar la continuidad estructural.
Espesor del Concreto
El espesor del concreto sobre la lámina varía según la carga y diseño, pero comúnmente está entre 4 cm y 6 cm para losas de uso residencial o comercial liviano. Para usos industriales o con cargas mayores, puede incrementarse hasta 8 cm o más.
Factores que Influyen en las Medidas de la Losa Colaborante
Cargas a Soportar
La magnitud y tipo de carga (muertas, vivas, sísmicas) afectan directamente las dimensiones de la losa colaborante. Cargas mayores implican espesores más altos y láminas con mayor espesor o altura de onda.
Claro Entre Apoyos
El claro o distancia entre columnas o vigas determina la flexión que sufrirá la losa. Para claros mayores, se requieren losas más robustas o el uso de refuerzos adicionales.
Normativas y Códigos Locales
En Perú, se debe cumplir con el Reglamento Nacional de Edificaciones (RNE) y normas técnicas como la E.030 para estructuras de concreto armado. Estos documentos establecen requisitos mínimos para el diseño y dimensiones de la losa colaborante.
Recomendaciones para el Diseño de Losa Colaborante
Para asegurar un diseño óptimo, es importante considerar lo siguiente:
- Seleccionar la lámina adecuada: según la carga y tipo de construcción.
- Verificar el solapado: mínimo 150 mm para garantizar la continuidad estructural.
- Considerar la resistencia del concreto: el concreto debe alcanzar la resistencia mínima especificada antes de retirar los apoyos temporales.
- Controlar la vibración durante el vaciado: para evitar vacíos o segregación del concreto.
- Evaluar el uso de refuerzos adicionales: como mallas electrosoldadas según el proyecto.
Proceso Constructivo y Medidas Prácticas
El montaje de la losa colaborante debe seguir un orden que garantice la seguridad y calidad:
- Instalación de la lámina metálica: se fija sobre las vigas o perfiles estructurales, respetando el solapado y la alineación.
- Colocación de refuerzos: si el diseño lo requiere, se colocan mallas o barras adicionales.
- Vaciado del concreto: se realiza en capas uniformes cuidando el espesor especificado (normalmente entre 4 y 6 cm).
- Curado: se mantiene húmedo el concreto para evitar fisuras y garantizar resistencia.
Es fundamental que todas las medidas sean supervisadas por un profesional calificado para asegurar la integridad estructural y cumplimiento de normas.
Conclusión
Conocer y aplicar correctamente las medidas de la losa colaborante es esencial para lograr estructuras seguras, duraderas y económicas. Desde el espesor de la lámina metálica hasta el concreto, cada dimensión influye en el desempeño final de la losa. Además, respetar las normativas vigentes y contar con un diseño adecuado garantiza el éxito en cualquier proyecto de construcción en Perú.
Preguntas Frecuentes
¿Cuál es el espesor mínimo recomendado para la lámina metálica de una losa colaborante?
El espesor mínimo suele ser de 0.7 mm, aunque puede variar según el diseño y las cargas que deba soportar la losa.
¿Qué altura de onda es la más común en las losas colaborantes?
La altura de onda más común está entre 38 mm y 50 mm, ya que proporciona un buen equilibrio entre resistencia y facilidad de montaje.
¿Cuánto debe ser el espesor del concreto sobre la lámina?
Para usos residenciales o comerciales livianos, el espesor del concreto suele estar entre 4 cm y 6 cm. En casos con mayores cargas, puede ser superior.
¿Cómo se determina el ancho útil de la lámina colaborante?
El ancho útil varía entre 900 mm y 1200 mm, considerando factores como transporte, montaje y solapado para asegurar continuidad estructural.
¿Qué normativas se deben seguir para el diseño de losas colaborantes en Perú?
Se debe cumplir con el Reglamento Nacional de Edificaciones (RNE), especialmente la norma E.030 para estructuras de concreto armado, que establece requisitos para diseño y medidas.
