Losa con Placa Colaborante: Comportamiento Estructural y Aplicaciones
La losa con placa colaborante es un sistema estructural ampliamente utilizado en la construcción moderna debido a su eficiencia, resistencia y versatilidad. Este tipo de losa combina elementos prefabricados y concretos para formar una estructura compuesta que optimiza el uso del material y mejora el desempeño frente a cargas y esfuerzos. En este artículo, exploraremos el comportamiento estructural de la losa con placa colaborante, sus ventajas, aplicaciones y consideraciones clave en su diseño.
¿Qué es una Losa con Placa Colaborante?

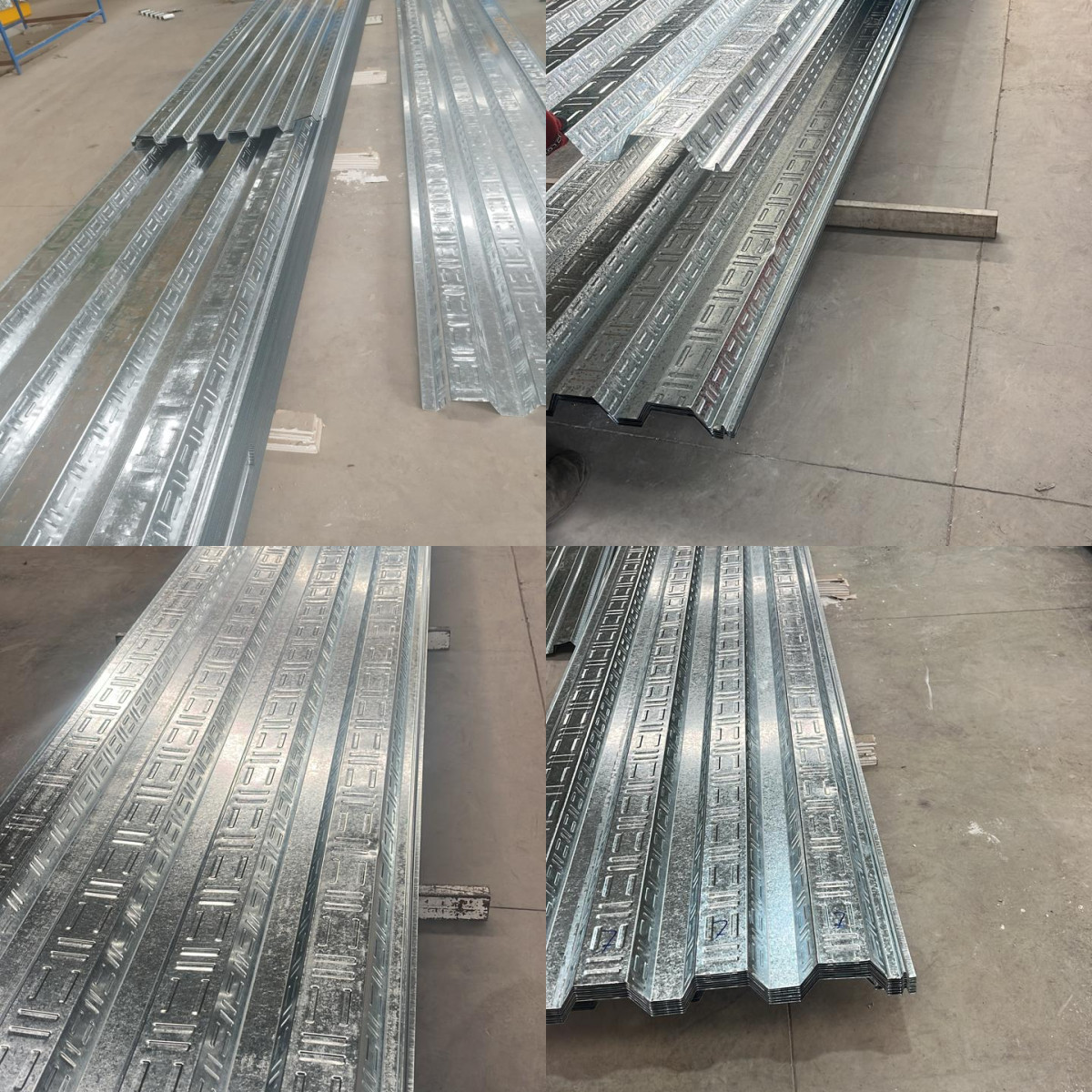

La losa con placa colaborante es un sistema que utiliza placas metálicas prefabricadas, generalmente de acero galvanizado o acero negro, que actúan como encofrado perdido y a la vez como armadura superior en la estructura de la losa. Sobre estas placas se vierte concreto para formar un conjunto monolítico que trabaja de manera conjunta para resistir cargas verticales y momentos flectores.
Estas placas poseen una geometría especial, con nervaduras o perfiles trapezoidales que permiten la adherencia mecánica con el concreto, logrando un comportamiento colaborativo entre ambos materiales.
Componentes Principales de la Losa con Placa Colaborante
1. Placa Metálica
Es el elemento prefabricado que conforma la base de la losa. Esta placa actúa como encofrado permanente y proporciona rigidez inicial antes del vaciado del concreto. Además, ayuda a distribuir cargas y a aumentar la capacidad estructural.
2. Concreto
El concreto se vierte sobre la placa metálica para conformar la capa compuesta. Su función es resistir principalmente esfuerzos de compresión y colaborar con la placa en la absorción de cargas.
3. Armadura de Refuerzo
Se incluye una armadura de acero adicional, generalmente en forma de mallas o barras longitudinales, que mejora la resistencia a tracción y controla la formación de fisuras.
Comportamiento Estructural de la Losa con Placa Colaborante
El desempeño de la losa con placa colaborante se basa en la interacción mecánica entre la placa metálica y el concreto. Esta interacción se conoce como “colaboración estructural”, lo que significa que ambos materiales trabajan juntos para resistir las cargas aplicadas.
Acción Compuesta
La placa metálica soporta las tensiones iniciales y actúa como soporte durante el vaciado del concreto. Una vez fraguado, el concreto y la placa forman un sistema compuesto que mejora la rigidez y la capacidad portante. La adherencia entre ambos materiales evita deslizamientos y asegura que se comporten como un solo elemento.
Resistencia a Cargas
Este sistema es capaz de resistir cargas estáticas y dinámicas, distribuyendo los esfuerzos de manera eficiente. La placa metálica trabaja principalmente a tracción mientras que el concreto trabaja en compresión, lo que optimiza el uso de materiales.
Control de Deformaciones y Fisuración
La combinación de acero y concreto contribuye a reducir deformaciones y controlar fisuras bajo cargas de servicio, aumentando la durabilidad de la estructura.
Ventajas de la Losa con Placa Colaborante
- Rapidez de construcción: La placa metálica funciona como encofrado permanente, eliminando la necesidad de encofrados tradicionales y acelerando el proceso constructivo.
- Reducción del peso propio: Al utilizar placas delgadas y concreto en las zonas específicas, se disminuye el peso de la losa.
- Mayor capacidad estructural: La acción compuesta mejora la resistencia y rigidez en comparación con los sistemas convencionales.
- Mejor comportamiento sísmico: La losa colaborante ofrece ductilidad y resistencia frente a cargas sísmicas, adecuada para zonas sísmicas como Perú.
- Versatilidad en diseño: Se adapta a diversos tipos de edificios, desde industriales hasta comerciales y residenciales.
Aplicaciones de la Losa con Placa Colaborante en Perú
En el contexto peruano, la losa con placa colaborante es especialmente útil en proyectos que requieren rapidez, economía y resistencia sísmica. Se emplea en:
- Edificios comerciales y oficinas.
- Centros industriales y de almacenamiento.
- Estacionamientos y estructuras de gran luz.
- Proyectos de renovación o ampliación donde se busca minimizar peso y tiempos de construcción.
Consideraciones para el Diseño Estructural
El diseño de una losa con placa colaborante debe considerar:
1. Selección de la placa metálica
Debe elegirse un perfil que garantice la adherencia efectiva con el concreto y cumpla con las cargas previstas.
2. Espesor y resistencia del concreto
El concreto debe tener una resistencia adecuada para trabajar en conjunto con la placa y cumplir con las exigencias estructurales.
3. Armado y detalles constructivos
El refuerzo debe estar correctamente dimensionado y colocado para evitar fisuras y garantizar la ductilidad.
4. Control de calidad durante la construcción
Se debe verificar la correcta instalación de la placa, el vaciado del concreto y el curado para asegurar el comportamiento esperado.
Conclusión
La losa con placa colaborante representa una solución estructural eficiente y confiable que combina lo mejor del acero y el concreto para optimizar la construcción. Su comportamiento estructural compuesto permite soportar cargas elevadas y mejorar la durabilidad y seguridad de las edificaciones, siendo una excelente alternativa para el mercado peruano.
Preguntas Frecuentes
¿Qué materiales se utilizan en la placa colaborante?
Generalmente, se emplea acero galvanizado o acero negro conformado en perfiles trapezoidales que aseguran la colaboración con el concreto.
¿Cuál es la principal ventaja de usar placas colaborantes?
La principal ventaja es la reducción en tiempos de construcción y el aumento de la capacidad estructural gracias a la acción compuesta entre acero y concreto.
¿Es adecuada la losa con placa colaborante para zonas sísmicas?
Sí, este sistema ofrece buena ductilidad y resistencia, características importantes para el diseño sísmico en regiones como Perú.
¿Qué tipo de concreto se recomienda para estas losas?
Se recomienda un concreto estructural con resistencia adecuada (generalmente entre 20 a 30 MPa), que garantice buena adherencia y resistencia a compresión.
¿Cómo se controla la fisuración en las losas colaborantes?
Se controla mediante el uso adecuado de armaduras de refuerzo y un buen diseño que considere deformaciones y cargas de servicio.
