Losa colaborante sobre tubo cuadrado 4×4: guía completa para su construcción
La losa colaborante sobre tubo cuadrado 4×4 es una solución estructural cada vez más popular en la construcción moderna, especialmente en Perú, donde la optimización de materiales y tiempos es fundamental. Esta técnica combina la resistencia y durabilidad del tubo cuadrado de 4×4 pulgadas con las ventajas de una losa colaborante, permitiendo una estructura ligera, económica y eficiente.
¿Qué es una losa colaborante sobre tubo cuadrado 4×4?
Una losa colaborante es un tipo de losa de concreto reforzado que trabaja en conjunto con una estructura metálica o de otro material para soportar cargas. En el caso específico sobre tubo cuadrado 4×4, se utilizan tubos de acero con sección cuadrada de 4×4 pulgadas como soporte principal, sobre los cuales se coloca una placa metálica con nervaduras o perfiles que funcionan como encofrado perdido y refuerzo para el concreto.
Este sistema permite que la losa y el tubo trabajen de manera integrada, aumentando la capacidad portante y reduciendo el peso total de la estructura. Además, facilita la instalación y mejora el desempeño sísmico, algo esencial en regiones con actividad sísmica como Perú.
Ventajas de usar tubo cuadrado 4×4 en losas colaborantes
1. Resistencia y durabilidad
Los tubos cuadrados de acero 4×4 ofrecen una gran resistencia estructural debido a su geometría y material. Son capaces de soportar cargas importantes y resistir esfuerzos de flexión y torsión, lo que garantiza la seguridad de la estructura.
2. Facilidad de instalación
Su formato regular y tamaño estándar facilitan la manipulación y montaje en obra. Además, la soldadura y conexión con otros elementos estructurales es más sencilla y rápida.
3. Reducción de peso y costos
Al utilizar tubos cuadrados 4×4 como soporte en lugar de elementos macizos o tradicionales, se reduce significativamente el peso de la losa. Esto se traduce en menos material requerido para la cimentación y menores costos en transporte y mano de obra.
4. Adaptabilidad y versatilidad
Este sistema se adapta fácilmente a diferentes tipos de edificaciones, desde viviendas hasta naves industriales. También es posible combinarlo con otros sistemas estructurales para optimizar aún más el rendimiento.
Materiales necesarios para una losa colaborante sobre tubo cuadrado 4×4
Para construir una losa colaborante sobre tubo cuadrado 4×4 se requieren los siguientes materiales:
- Tubo cuadrado 4×4 pulgadas: acero estructural de alta resistencia, dimensionado según plano estructural.

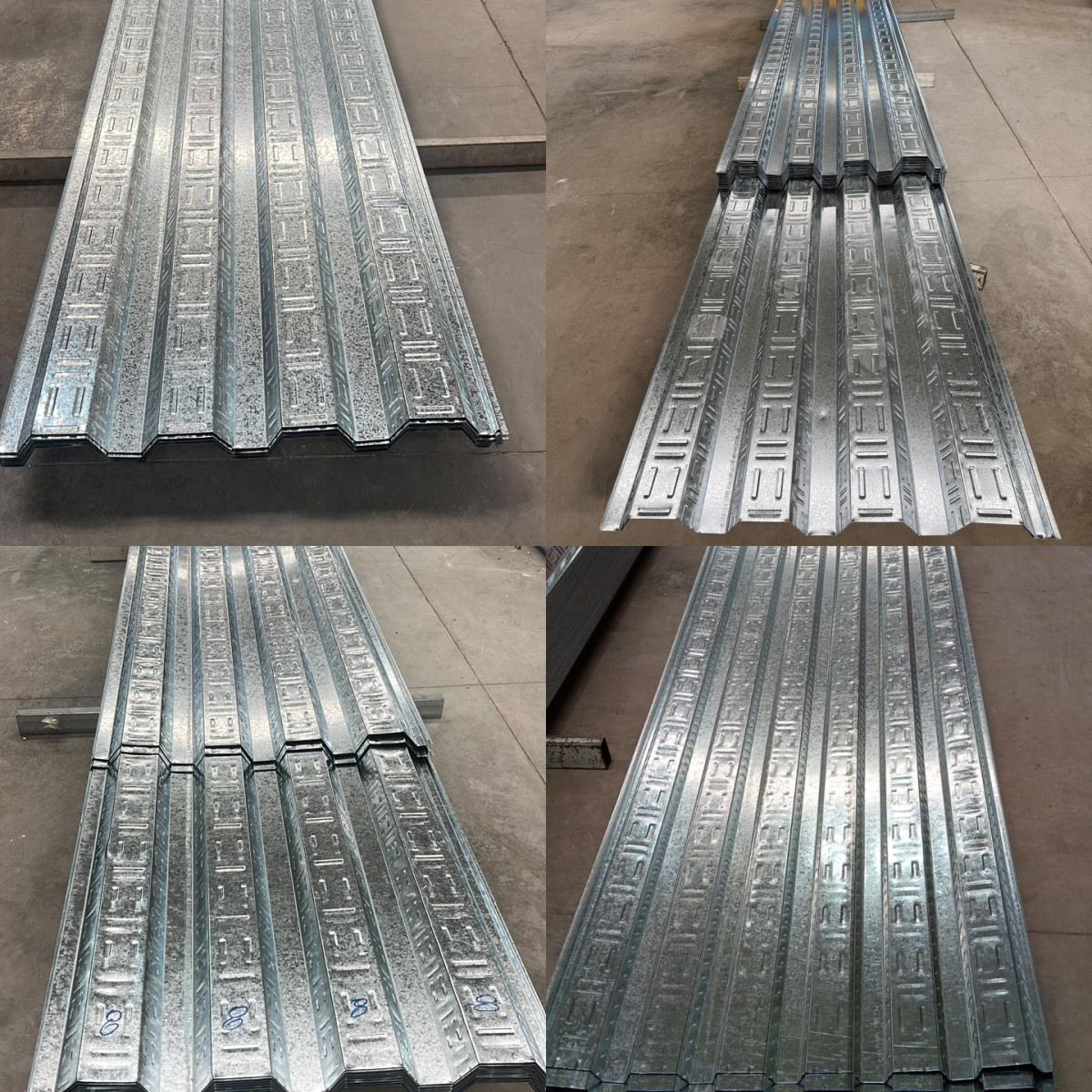

- Placa metálica colaborante: lámina de acero con nervaduras que actúa como encofrado perdido y refuerzo.
- Concreto: mezcla de cemento, arena, grava y agua con la resistencia especificada para la losa.
- Varillas de acero reforzado: para complementar la resistencia a tracción del concreto.
- Soldadura: para unir los tubos cuadrados y fijar la placa colaborante.
- Accesorios de anclaje y fijación: tornillos, pernos y otros elementos para asegurar la estructura.
Proceso de construcción paso a paso
1. Diseño y cálculo estructural
Antes de iniciar la construcción, es esencial realizar un diseño detallado y cálculo estructural que considere cargas permanentes, variables, sísmicas y otros factores. Un ingeniero civil especializado debe determinar las dimensiones, espesores y refuerzos necesarios.
2. Preparación y montaje del tubo cuadrado 4×4
Se cortan y ensamblan los tubos cuadrados 4×4 según el diseño. Es imprescindible asegurar que las uniones estén correctamente soldadas para garantizar la integridad estructural. El montaje se realiza en obra o en taller, dependiendo de la logística.
3. Instalación de la placa colaborante
Sobre la estructura de tubos se coloca la placa metálica colaborante. Esta debe fijarse firmemente mediante soldadura o tornillería para evitar desplazamientos durante el vaciado del concreto.
4. Colocación del refuerzo adicional
Se instalan varillas de acero según el plano estructural para complementar la resistencia a tracción y controlar fisuras.
5. Vaciado y curado del concreto
Se vierte el concreto cuidadosamente sobre la placa y los tubos, asegurando su correcta compactación. Posteriormente, se realiza el curado para evitar grietas y optimizar la resistencia final.
Consideraciones para optimizar la losa colaborante sobre tubo cuadrado 4×4
- Control de calidad: verificar la calidad de los materiales y la correcta ejecución en cada etapa.
- Protección contra la corrosión: aplicar pinturas o recubrimientos antioxidantes en los tubos y placas metálicas.
- Diseño sísmico: atender las normativas locales de sismo-resistencia para garantizar seguridad en zonas vulnerables.
- Mantenimiento: inspeccionar periódicamente la estructura para detectar posibles daños o corrosión.
Aplicaciones comunes en Perú
En Perú, la losa colaborante sobre tubo cuadrado 4×4 se utiliza en diversas construcciones, tales como:
- Viviendas unifamiliares y multifamiliares.
- Locales comerciales y oficinas.
- Naves industriales y almacenes.
- Centros educativos y deportivos.
- Obras públicas y proyectos de infraestructura.
Su popularidad crece debido a su versatilidad y eficiencia, especialmente en zonas urbanas donde la rapidez en la construcción y la reducción de costos son prioritarias.
Preguntas Frecuentes
¿Qué significa que una losa sea colaborante?
Una losa colaborante es aquella que trabaja en conjunto con una estructura metálica o de otro material, combinando esfuerzos para soportar cargas y mejorar la eficiencia estructural.
¿Por qué usar tubo cuadrado 4×4 en lugar de tubos redondos?
Los tubos cuadrados ofrecen mayor facilidad para la conexión y soldadura, además de una mejor distribución de cargas debido a su geometría, lo que los hace ideales para losas colaborantes.
¿Cuál es el espesor recomendado para el concreto en este tipo de losas?
El espesor varía según el diseño estructural, pero generalmente oscila entre 8 y 12 cm para losas colaborantes sobre tubos cuadrados de 4×4 pulgadas.
¿Cómo se protege el acero contra la corrosión?
Se aplican recubrimientos anticorrosivos, pinturas especiales o galvanizado para prolongar la vida útil de los tubos y la placa metálica.
¿Es adecuado para zonas sísmicas?
Sí, siempre que el diseño estructural cumpla con las normativas locales de sismo-resistencia y se utilicen materiales y técnicas adecuadas.
