Losa Colaborante Medida: Guía Completa para su Dimensionamiento
La losa colaborante es un elemento estructural ampliamente utilizado en la construcción moderna debido a su eficiencia y rapidez en la ejecución. Entender la medida adecuada de la losa colaborante es fundamental para garantizar la seguridad, funcionalidad y economía de una obra. En este artículo, te explicamos qué es la losa colaborante, sus características, cómo se mide y cuáles son las consideraciones técnicas más importantes a tener en cuenta.
¿Qué es una Losa Colaborante?
La losa colaborante, también conocida como losa nervada o losa con perfil metálico colaborante, es un sistema constructivo compuesto por una plancha metálica acanalada que actúa como encofrado perdido y que, junto con el concreto armado, conforma una estructura rígida y resistente. Esta combinación permite que ambos materiales trabajen de manera conjunta para soportar cargas.
Este sistema se utiliza principalmente en pisos y techos, y su diseño permite reducir el peso propio de la estructura y acelerar el tiempo de construcción.
Importancia de la Medida en la Losa Colaborante
La medida de la losa colaborante es crucial para cumplir con las especificaciones estructurales y asegurar que la losa soporte las cargas previstas sin fallar. Estas medidas incluyen el espesor del concreto, las dimensiones del perfil metálico, la altura total de la losa y la separación entre apoyos.
El correcto dimensionamiento evita problemas como deformaciones excesivas, fisuras, y fallos estructurales, además de optimizar el uso de materiales y costos.
Componentes Principales y sus Medidas
1. Perfil Metálico Colaborante

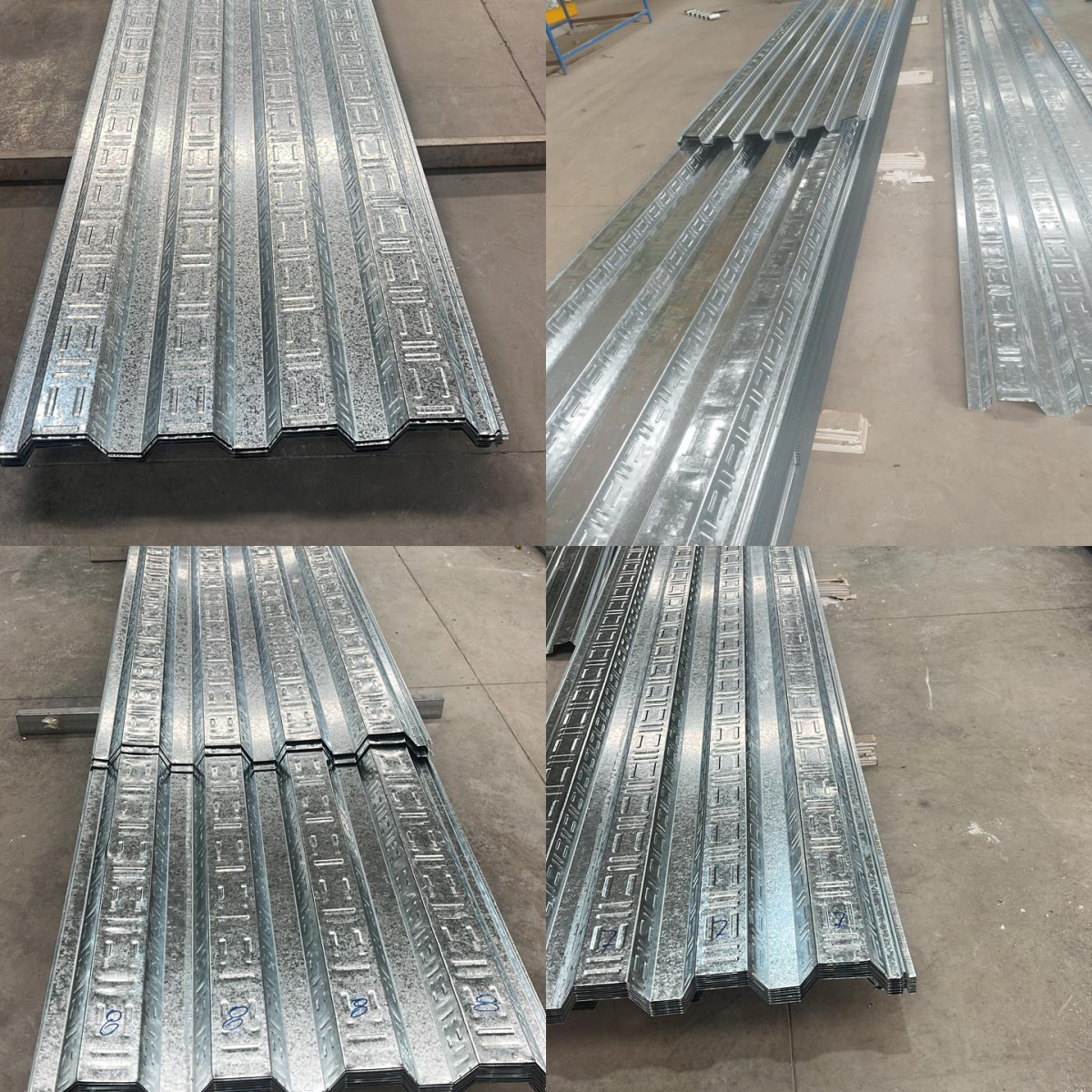

El perfil metálico es una chapa de acero galvanizado con forma acanalada. Sus medidas estándar varían dependiendo del fabricante, pero comúnmente tienen un ancho útil entre 90 cm y 120 cm. La profundidad o altura de los acanalados puede variar entre 30 mm y 70 mm, lo que influye en la rigidez y capacidad de carga.
2. Espesor del Concreto
El espesor del concreto sobre el perfil metálico es fundamental para asegurar la resistencia estructural. En general, se recomienda un espesor mínimo de 4 a 5 cm para losas colaborantes ligeras. Sin embargo, para aplicaciones que requieren mayor resistencia o donde se esperan cargas elevadas, puede aumentarse hasta 7 a 10 cm.
3. Altura Total de la Losa
La altura total de la losa colaborante se calcula sumando la altura del perfil metálico y el espesor del concreto. Por ejemplo, si un perfil tiene 50 mm de altura y se vierte un concreto de 6 cm, la altura total será de 11 cm. Esta medida impacta en la carga muerta y en la altura libre entre pisos.
Cómo Medir y Calcular la Losa Colaborante
Para determinar las medidas adecuadas de una losa colaborante, se deben considerar varios factores técnicos y normativos. A continuación, te mostramos un procedimiento básico:
1. Definir Cargas
Identificar las cargas permanentes (peso propio, acabados, instalaciones) y cargas variables (personas, muebles, equipos). Esto influye en el dimensionamiento del perfil y el espesor del concreto.
2. Selección del Perfil Metálico
Elegir un perfil con la altura y ancho adecuados, considerando la capacidad de carga y la longitud del vano entre apoyos.
3. Determinar el Espesor de Concreto
Con base en las cargas y la resistencia del concreto, se define el espesor mínimo para asegurar la integridad estructural.
4. Verificar la Separación entre Apoyos
La distancia entre vigas o muros que soportan la losa debe evaluarse para evitar deformaciones excesivas. Esta medida depende del perfil y del espesor elegido.
5. Cumplimiento de Normativas
Es indispensable seguir los códigos de construcción y normas locales, como el Reglamento Nacional de Edificaciones (RNE) en Perú, que establece requisitos mínimos para el diseño y ejecución.
Ventajas de una Losa Colaborante Bien Medida
- Optimización del material: Se reduce el uso innecesario de concreto y acero.
- Rapidez en la construcción: El perfil metálico actúa como encofrado perdido, evitando desmontajes.
- Ligereza estructural: Menor peso propio comparado con losas tradicionales.
- Mejor comportamiento sísmico: La combinación de acero y concreto mejora la ductilidad.
- Acabado estético: Permite superficies más lisas y uniformes para acabados posteriores.
Consideraciones Finales para el Diseño de Losa Colaborante
El diseño y medida de una losa colaborante no solo depende de cálculos estructurales, sino también de aspectos constructivos y económicos. Es fundamental realizar un estudio previo que contemple:
- Tipo de uso y cargas esperadas.
- Condiciones ambientales y corrosión.
- Disponibilidad de materiales y perfiles comerciales.
- Normativas vigentes y recomendaciones técnicas.
- Supervisión y control de calidad durante la ejecución.
Contar con la asesoría de un ingeniero estructural garantiza que las medidas y especificaciones sean adecuadas para cada proyecto, evitando riesgos y optimizando recursos.
Preguntas Frecuentes
¿Cuál es el espesor mínimo recomendado para el concreto en una losa colaborante?
El espesor mínimo suele ser entre 4 y 5 cm para aplicaciones comunes, aunque puede aumentar según las cargas y recomendaciones del diseño estructural.
¿Cómo influye la altura del perfil metálico en la capacidad de carga?
Una mayor altura del perfil metálico incrementa la rigidez y capacidad de carga de la losa, permitiendo mayores vanos y reducción de deformaciones.
¿Se puede usar cualquier perfil metálico para una losa colaborante?
No, se deben utilizar perfiles diseñados específicamente para losas colaborantes, con características que permitan una adecuada unión con el concreto y resistencia estructural.
¿Qué normas deben seguirse para el diseño de losas colaborantes en Perú?
El Reglamento Nacional de Edificaciones (RNE) y las normas técnicas complementarias aplicables deben cumplirse para garantizar seguridad y calidad.
¿Cuáles son las ventajas principales de usar una losa colaborante?
Rapidez en la construcción, reducción de peso estructural, optimización de materiales y mejor comportamiento sísmico son algunas de sus principales ventajas.
